童友社1/380姫路城格子セット　作事伝書

　　作事心得 　　大天守 　　小天守 　　他の櫓 　　その他

---

■大天守

●基本

基本的に「CE008B 格子セットL」を使用します。


一列から4本ずつ切り離して下さい。
エッチングの枠に目盛りが刻んでありますので、切り離すときのガイドに活用して下さい。


プラスチックパーツの窓に裏から貼って下さい。


プラスチックパーツの窓は横幅にばらつきがありますので、窓によって格子の見え方が異なりますが、壁と格子の両方を白く塗装すれば統一感が出ます。
窓の幅が狭いところでは規定の本数が見えない場合もあります。こだわる方は窓を削って横幅を広げて下さい。
実際の建物は一つの窓に格子2本ですが、模型では4本を貼って両脇を引き締めた方が美しく仕上がります。
エッチングの表側（商品名のモールドがある側）の方がモールドがきれいなので、表を外側に向けた方が美しく仕上がります。

　
以上の手順を、この説明書では「格子を4本入れる」と表現しています。
ただし本数には例外もありますので、詳細は下の個別解説に従って下さい。


六階のみ「CE012A 鉄格子セットM」の上段を使いますが、こちらは後述の個別解説で説明します。

---

●個別解説

以下、例外的な部分のみ個別に説明します。
説明のない部分は原則として格子を4本入れて下さい。妻壁の小さな窓も同様です。
格子が長すぎる場合は切り詰めて下さい。
バリが出て窓がつぶれ気味の部分は軽く削って下さい。


プラスチックパーツ28×2個
窓を裏からプラ板でふさいで下さい。

　
プラスチックパーツ24×2個、25×2個
鉄格子セットMの上段を筋彫りに従って切り離し、窓の裏から貼って下さい。


プラスチックパーツ18
横長の窓には格子を横に一本貼って下さい。


プラスチックパーツ19
横長の窓には格子を横に一本貼って下さい。


プラスチックパーツ20×2個
横長の窓には格子を横に一本貼って下さい。格子が多いので干渉する部分は切り詰めて下さい。

プラスチックパーツ11　（写真略）
中央の小窓にも格子を4本ずつ入れて下さい。


プラスチックパーツ10×2個
他の窓より幅が広いので6本ずつ格子を貼って下さい（外から4本見える）。
ただし実物は東面が左から3、3、4、3本（見えている本数）、西面が左から3、4、3、3本ですので、こだわる方は図面などを参考に修正して下さい。


プラスチックパーツ1
上段の両端の窓（計二か所）は格子が一本です。こだわる方は窓を狭く修正して下さい。

プラスチックパーツ3、4（写真略）
天守曲輪の内側にあたる部分です。窓が多いですが、完成すると他の櫓に隠れてあまり目立ちません。
適当に手を抜いても許されると思います。

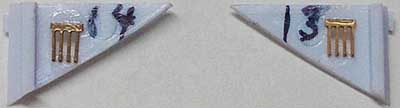

プラスチックパーツ13、14、17、23のような小さな窓にはエッチングパーツを半分に切って使用して下さい。
エッチングパーツには殆ど余分がありませんので、贅沢に使っていると足りなくなります。

---
