■小天守

格子と鉄格子の二種類を使い分けます。

●CE010A 格子セットM

手順や表記などは大天守と同様です。

　
基本的に一つの窓に格子5本を入れます。ただし例外もありますので、詳細は組説に従って下さい。
実物の格子は3本ですが、プラキットの窓は横幅にはらつきがあるため、格子を5本単位で貼って両端を引き締めた方が美しく仕上がります。
表側（商品名のモールドがある側）の方がモールドがきれいなので、表を外側に向けた方が美しく仕上がります。

●CE011A 鉄格子セットL

下段を小天守の窓に窓に使います。目盛りに従って縦横に切り離し、窓の裏から貼って下さい。

　
切り離す際、横に切るのは簡単ですが、そのあと縦に切るときはコツが要ります。
ゆがまないよう定規でしっかりと押さえ、何度も軽く刃を滑らせるか、真上から刃を当てて押し切って下さい。
ほとんど予備がありませんので、あわてず慎重に作業して下さい。


縦横の筋が3本ずつ見えるように貼ります。
窓の横幅にばらつきがあるので、狭いところでは縦2本しか見えない場合もありますが、こだわる方は窓を削って幅を広げて下さい。


ピンセットでつまみにくいので、棒の先端にテープを巻いた道具を使うと便利です。

---

●個別解説

西小天守

プラスチックパーツ72： 窓に格子5本、小窓には格子を横に一本入れる。
プラスチックパーツ73： 西面（外側）は格子を4本ずつ入れる。
プラスチックパーツ73： 東面（大天守側）は右の窓を埋め、左の窓には格子を横に一本入れる。
プラスチックパーツ74： 左の窓を埋め、右の窓に格子を横に一本入れる。左下に窓を追加して格子を5本入れる。

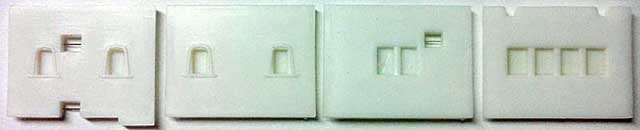

乾小天守

プラスチックパーツ79、80、81、82： 窓は裏からプラ板でふさぐ。小窓には格子を横に一本入れる。

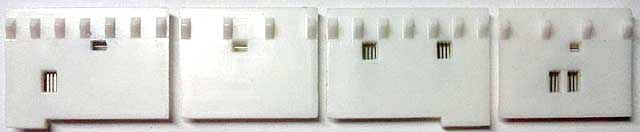

東小天守

プラスチックパーツ75： 窓に格子5本、右上に小窓を追加して、格子を横に一本入れる。
プラスチックパーツ76： 小窓に格子を横に一本入れる。
プラスチックパーツ77： 窓に格子を4本ずつ入れる。
プラスチックパーツ78： 窓に格子を4本ずつ、小窓には格子を横に一本入れる。

二の渡櫓

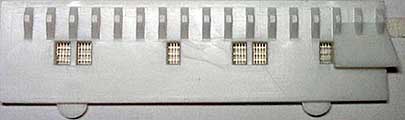

プラスチックパーツ67： 上の二列の窓には鉄格子を貼って下さい。
最下部は実物では鉄張りの門で、穴にも鉄張りの扉がついています。そのまま開けておくか、またはプラ板で塞いで下さい。

他の櫓

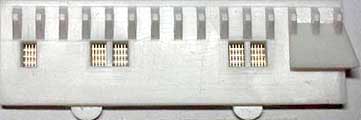

プラスチックパーツ40： 鉄格子。窓が大きいので、なりゆきで入るところまで。


プラスチックパーツ41： 鉄格子。


プラスチックパーツ42： 鉄格子。


プラスチックパーツ43： 鉄格子。


プラスチックパーツ44： 鉄格子。


プラスチックパーツ45： 鉄格子。


プラスチックパーツ46： 鉄格子。


プラスチックパーツ47： 鉄格子。


プラスチックパーツ51： 格子を6本ずつ、小窓には格子を横に一本。


プラスチックパーツ52： 格子を5本ずつ。


プラスチックパーツ53： 格子を5本。


プラスチックパーツ54： 格子を5本ずつ。


プラスチックパーツ55： 格子を5本ずつ。


プラスチックパーツ56： 格子を5本。


プラスチックパーツ57： 左の窓2つには鉄格子、右の窓7つには格子を5本ずつ。


プラスチックパーツ58： 鉄格子。大天守の屋根と干渉する部分は切り取る。


プラスチックパーツ59：
左の窓のグループは、写真のように窓を埋めたり開け直して、格子5本ずつ。
中央の窓のグループは、裏からプラ板を貼り、全体を焦茶に塗る。
右の窓のグループは、左端の一つを埋め、残り5つに鉄格子を貼る。
厳密には下の階にも同様の窓がある。

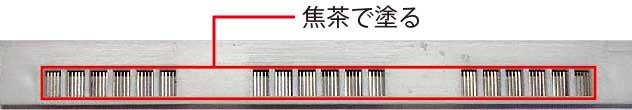

プラスチックパーツ60： 格子を貼り、全体を焦茶に塗る。
ここは渡櫓の裏側でよく見えないので、手を抜いて丸ごと一列分を貼ってもよいでしょう。
厳密には下の階にも同様の窓がある。


プラスチックパーツ61： 鉄格子。
キットの窓は3つですが、実物の窓は6つです。
本当は平面がゆがんでいる天守曲輪を矩形に整理するため、イの渡櫓を短くデフォルメした影響と思われます。
また、その影響でプラスチックパーツ47、58も実際より短くなっています。
天守曲輪全体を大幅に変更しない限り、これらの修正は不可能です。
なお、下の階にも同様の窓があります。


プラスチックパーツ62： 62は二つあります。外側（西側）を向く方は格子を4本ずつ。


プラスチックパーツ62： 大天守に向く方は窓を埋める。


プラスチックパーツ63： 格子を5本ずつ。


プラスチックパーツ66： 格子を4本ずつ。

---
